OBRTNA TIJELA

         Obrtno tijelo je geometrijsko tijelo nastalo obrtanjem povrsi proizvoljne ravne figure.

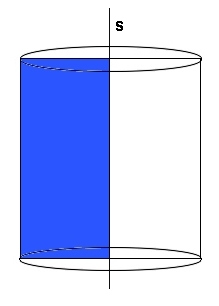

         Obrtno tijelo nastalo rotacijom pravougaonika oko ose koja sadrzi jednu njegovu stranicu naziva se pravi valjak(sl.1).Prava kupa(sl.2) jeste obrtni tijelo koje nastaje rotacijom pravouglog trougla oko ose koja sadrzi jednu njegovu katetu.Rotacijom jednakokrakog trapeza oko njegove ose simetrije mize se dobiti zarubljena kupa(sl.3).Obrtanjem kruga oko ose koja sadrzi njegov precnik dobija se lopta(sl.4).

 valjak.jpg (12116 bytes) kupa.jpg (23060 bytes) zarubljena kupa.jpg (13189 bytes) lopta.jpg (4959 bytes)
                   sl.1                   sl.2                            sl.3                    sl.4





PRAVA KUPA

         Prava kupa nastaje obrtanjem pravouglog trougla oko ose koja sadrzi jednu njegovu katetu. image88.jpg (14321 bytes)

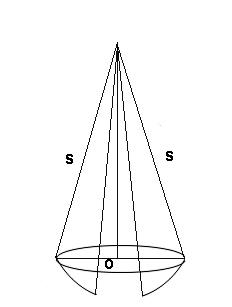

        Povrsina kupe sastoi se iz povrsine osnove(O) i omotaca(M).Osnova svake kupe jeste krug,dok omotac kupe razvijen u ravni predstavlja kruzni isjecak poluprecnika s(s ovdje predstavlja duzinu izvodnice).

kupa u stanju odmotavanja.jpg (15323 bytes) p kupe.jpg (24773 bytes)









POVRSINA PRAVE KUPE


s-ovdje predstavlja izvodnicu kupe,r-poluprecnik osnove(kruga),l-predstavlja duzinu luka kruznog isjecka

















ZAPREMINA KUPE


gdje H predstavlja visinu kupe

*ova formula se takodje koristi za izracunavanje zapremine kose kupe



















ZARUBLJENA KUPA

Zarubljena kupa nastaje rotacijom jednakokrakog trapeza oko njegove ose simetrije ili presijecanjem prave kupe ravni paralelnoj osnovi kupe. image93.jpg (22235 bytes)
image94.jpg (21132 bytes) r i r" predstavljaju poluprecnike osnova

x-visina dodatne kupe

H-visina zarubljene kupe

s-izvodnica zarubljene kupe



Iz slicnosti kupa slijedi relacija

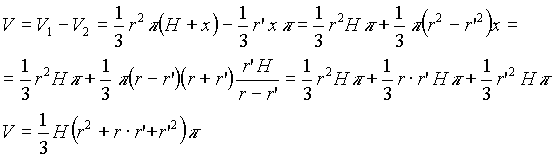

ZAPREMINA ZARUBLJENE KUPE
















POVRSINA ZARUBLJENE KUPE

                Povrsina zarubljene kupe se sastoji od dvije baze i omotaca.

z kupa.jpg (15321 bytes) image99.jpg (27494 bytes)

Na osnovu ove relacije,koja proizilazi iz slicnosti trouglova


lako se moze izracunati omotac zarubljene kupe


Povrsinu baza je jednostavno izracunati


            Na osnovu ovoga jednostavno se moze izracunati povrsina zarubljene kupe.
