Poglavlje 8 : Prikazivanje crteža
Poglavlje 8 : Prikazivanje crteža
Korisnički koordinatni sistemi
AutoCAD je vektorski program što znači da podatke
o objektima čuva u obliku koordinata i jednačina. Kada prikazujete crtež AutoCAD
pretvara vektorske podatke u piksele. Ovaj proces se naziva regeneracija. Tokom
otvaranja crteža na komandnom prozoru možete primjetiti poruku :
Regenerating model.
Regenerisanje cijelog crteža može
da potraje. Da bi se izbjeglo regenerisanje svaki put AutoCAD u memoriji
računara čuva virtuelni ekran. AutoCAD ne mora ponovo da regeneriše cijeli crtež
- on će ga samo ponovo iscrtati, odnosno osvježiti. Precrtavanje crteža je brže
od regenerisanja.
Ove opcije se koristi pomoću komandi REDRAW i REGEN .
U većini slučajeva se koristi REDRAW, zato što je postupak brži. Kada s crteža treba da uklonite otnake tačaka
ili treba da brzo osvježite ekran upotrebićete komandu Redraw. Da biste osvježili ekran, izaberite
View ►Redraw (ovim se izvršava komanda REDRAWALL).Ako želite da AutoCAD u potpunosti preračuna crtež, upotrebite komandu REGEN. Da biste cijeli crtež
regenerisali, na komandnu liniju upišite regen .
Često se dešava da ne možete prikazati cijeli crtež na ekranu. Stoga vam je neophodan način da sagledate dijelove crteža koje u određenom dijelu ne vidite na ekranu. Komandom PAN možete da pomjerate crtež u bilo kom smijeru i koliko god hoćete. Pomoću ekranskih traka crtež možete da pomjerate horizontalno i vertikalno.
Komanda Pan
Komandom PAN crtež se pomjera u zadam smjeru i zadato rastojanje se ne mijenja.
Kada crtež pomjerate pokretanjem kursora pomjeranje se izvodi u realnim vremenu.
Kada hoćete da pomjerite crtež, sa standardne palete odaberite Pan Realtime.
Da biste izašli iz režima pritisnite Esc, taster Enter ili
započnite bilo koju drugu komandu.
Korišćenje traka za pomjeranje
Kao i u svakom drugom Windiwsovom programu, koristeie ekranske trake za pomjeranje crteža horizontalno ili vertikalno. Na taj način, međutim, ne možete lako da predvidite veličonu pomaka crteža. Zbog toga su trake za pomjeranje manje praktične nego komanda PAN.
Komanda ZOOM omogućava da crtež približavate (uvećavate) i udaljavate,
kao objektivom za zumiranje. Kada zumirate u realnom vremenu, crtež će se
uvećavati ili smanjivati u zavisnosti od pomjeranja kursora.
Ako hoćete da povećavate crtež, pritisnite taster miša i pomjerajte kursor naviše.
Crtež će se smanjivati ako pritisnete taster miša i pomjerate kursor naniže.
U AutoCAD-u prikaz u prozoru Aerial View je poboljšana verzija opcije ZOOM. U prozoru Aerial View crtež možete da zumirate i da ga pomjerate. Za otvaranje prozora odaberite View ►Aerial View.
Ovaj prozor je najkorisniji za prikazivanje velikih mapa ili osnova građevinskih objekata , kao i za sve crteže koji sadrže mnogo detalja. Možete ga koristiti transparentno.
Prikaz je itgled crteža na ekranu. Tako se može prikazati bilo koji dio crteža, pri bilo kom uvećanju. Kada na ekranu pritisnete bilo koji dio crteža možete mu dati ime i snimiti ga.
Snimanje prikaza crteža

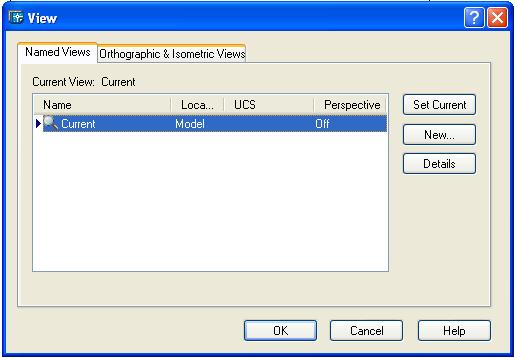

Najprije na ekranu podesite prikaz koji hoćete da snimte. Zatim odaberite View ►Named Views.
Kada otvorite ovaj okvir za dijalog on će sadržati samo tekući prikaz. Pritisnite dugme New da biste otvorili prozor New View. U polie View name upišite ime novog prikaza.
Otvaranje sačuvanih prikaza
Pomoću okvira za dijalog View lako ćete pozvati bilo koji snimljeni prikaz
crteža.
Uradite sledaće:
Odaberite View ►Named Views.
Odaberite prikaz crteža koji želite da se pojavi na ekranu.
Pritisnite dugme Set Current.
OK.
Komanda Viewports omogućava da ekran podjelite u više pravougaonih okvira za prikaz. U svaki od ovih okvira možete da smjestite različit prikaz crteža. Svrha ovako povezanih prikaza crteža jeste olakšavanje crtanja.
Konfigurisanje povezanih okvira za prikaz
Kada kombinujete prikaze, Treba da odlučite kako da ih rasporedite na ekranu. AutoCAD nudi nekoliko gotovih konfiguracija ali takođe možete i sami da ih napravite.
Pravljenje povezanih okvira za prikaz
Da biste okviru u kojem radite dodali nov okvir i s njim ga povezali, odaberite View ►Viewports. Time ćete otvoriti podmeni sa AutoCAD-ovm gotovim konfiguracijama okvira. Podmeni vam pruža priliku da odaberete do četri kombinacije okvira, poslije čega treba da odgovorite na zahtjeve za unos koji će se pojaviti na komandnoj liniji.
Vidi Primjer
Uklanjanje povezanih okvira za prikaz
Jedan od povezanih okvira možete da uklonite ako ga spojite s drugim okvirom.
Na određenim crtežima znatan broj objekata mora biti pod nekim uglom koji nije prav. Ponekad je korisno da rotirate končanice tako da se one poklope s glavnim uglovima na crtežu. To možete postići na četiri načina:
uobičajenim postupkom uz zadavanje određenih uglova
rotiranjem pravca skoka kursora, što istovremeno za isti ugao rotira i pomoćnu mrežu končanice
pravljenjem novog korisničkog koordinatnog sistema
crtanjem u ortogonalnom režimu, uz kasnije rotiranje objekata.
Korisnički koordinatni sistemi
U AutoCAD-u se standardno koristi svjetski koordinatni sistem (engl. World Coordinate System). Njegov početak je u tački 0,0, a mjerenje ugla počinje iz smjera istoka.
Korisnički koordinatni sistem možete lako da napravite i da snimite tajedno sa crtežom. Kada definišete korisnički koordinatni sistem za dvodimenzionalan crtež, zadajte ugao rotacija osa X i Y, kao i koordinatni početak. Koordinatni početak tadfa dobija koordinate 0,0.
Početak
koordinatnog sistema možete mjenjati
Vidi Primjer
Podešaavnje prikaza ikonice UCS
Ikonicu UCS možete potpuna da uklonite. Ako dvodimenzionalan crtež ne radite u
podešenom koordinatnom sistemu, nema razloga da ikonica stoji na ekranu.
Da biste podesili prikazivanje ikonice UCS-a odaberite
View ►Display ►Ucs Icon. Otvoriće se podmeni sa slaedećim stavkama :
On: prikazuje/ne prikazuje ikonicu UCS.
Origin: ikonicu postavlja/uklanja s kordinatnog početka.
Properties: podešavanje ikonice.
Slika prikazuje okvir za dijalog UCS Icon u kome podežavate izgled ikonice UCS.
Izometrijskim crtanje se postiže trodimenzionalan utisak objekata nacrtanih u ravni. Umjesto kvadrata koji predstavljaju srane kocke crtaju se paralelogrami, što kocki daje prostornu dimenziju.
Izometrijske ravni
AutoCAD koristi komandu ISOPLANE da bi končice rotiraoza ugao koji je potreban za izometrijsko crtanje. Zatim se redom prebacijete iu jedne u drugu izometrijsku ravan da biste u njima crtali.
Crtanje u izometrijskom režimu
