8.3.. Ispisati parne prirodne brojeve od 1 do 17.

Opis rješenja: Iz teksta zadatka slijedi:

Tekst zadatka:

Ispis prirodne brojeve od 1 do 17 djeljivi sa 2 (paran).
Elementi rješenja Varijabla i Kontrolna varijabla i Kontrolna varijabla i Logički izraz ponavljanja Logički izraz djeljivosti
Početna vrijednost     i = 1
Ponavljanje   i = i + 1   i <= 17
Djeljivost         i MOD 2 = 0
Izlaz i

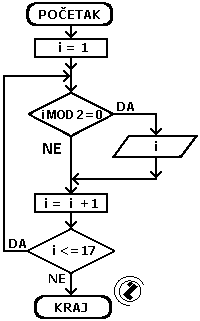

Grafički dijagram toka

Tekstualni dijagram toka

  1. početne vrijednosti za i (i= 1)
  2. početak petlje
  3. ako je i djeljivo sa 2 ispisati vrijednost promjenljive
  4. uvećaj vrijednost kontrolne promjenljive (i=i+1)
  5. sve dok je promjenljiva i manja ili jednaka 17 idi na korak 2 inače izađi iz petlje
  6. kraj

Izvršavanje:
