8.3.. Ispisati prirodne brojeve od 1 do 17 koji nisu djeljivi sa a.

Opis rješenja: Iz teksta zadatka slijedi:

Tekst zadatka:

 Ispis prirodne brojeve od 1 do 17 nisu djeljivi sa a.
Elementi rješenja Varijabla i Kontrolna varijabla i Kontrolna varijabla i Logički izraz ponavljanja Logički izraz djeljivosti
Ulaz         a?
Početna vrijednost     i = 1
Ponavljanje   i = i + 1   i <= 17
Djeljivost         i MOD a <> 0
Izlaz i

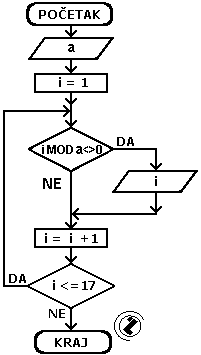

Grafički dijagram toka

Tekstualni dijagram toka
  1. učitati broj sa kojim se provjerava djeljivost (a)
  2. početne vrijednosti za i (i= 1)
  3. početak petlje
  4. ako i nije djeljivo sa a ispisati vrijednost promjenljive
  5. uvećaj vrijednost kontrolne promjenljive (i=i+1)
  6. sve dok je promjenljiva i manja ili jednaka 17 idi na korak 3 inače izađi iz petlje
  7. kraj

Izvršavanje:
