8.3.. Izračunati i ispisati sumu prirodnih brojeva od k do n.

Opis rješenja: Iz teksta zadatka slijedi:

Tekst zadatka:

 Suma prirodnih brojeva od k do n
Elementi rješenja Suma s Kontrolna varijabla i Kontrolna varijabla i Logički izraz ponavljanja
Ulaz     k? n?
Početna vrijednost s = 0   i = k
Ponavljanje   i = i + 1   i <= n
Obrada s = s + i
Izlaz s   k n

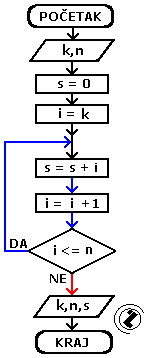

Grafički dijagram toka

Tekstualni dijagram toka
  1. učitati granice intervala (k,n)
  2. početna vrijednost sume (s=0)
  3. početne vrijednosti za i (i = k)
  4. početak petlje
  5. formirati novu sumu (s=s+i)
  6. uvećaj vrijednost kontrolne promjenljive (i=i+1)
  7. sve dok je promjenljiva i manja ili jednaka n idi na korak 4 inače izađi iz petlje
  8. ispisati granice (k, n) i izračunatu vrijednost sumu s
  9. kraj

Izvršavanje:

k?  3
n?  15
			S =	0
i =	3		S =	3
i =	4		S =	7
i =	5		S =	12
i =	6		S =	18
i =	7		S =	25
i =	8		S =	33
i =	9		S =	42
i =	10		S =	52
i =	11		S =	63
i =	12		S =	75
i =	13		S =	88
i =	14		S =	102
i =	15		S =	117
