8.3.. Izračunati i ispisati sumu neparnih prirodnih brojeva od 1 do 5.

Opis rješenja: Iz teksta zadatka slijedi:

Tekst zadatka:

Suma prirodnih brojeva od 1 do 5 nisu djeljivi sa 2 (neparni).
Elementi rješenja Suma s Kontrolna varijabla i Kontrolna varijabla i Logički izraz ponavljanja Logički izraz djeljivosti
Početna vrijednost s = 0   i =1
Ponavljanje   i = i + 1   i <= 5
Djeljivost         i MOD 2 <> 0
Obrada s = s + i
Izlaz s

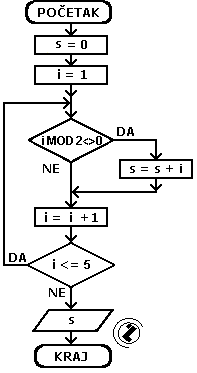

Grafički dijagram toka

Tekstualni dijagram toka

  1. početna vrijednost sume (s=0)
  2. početne vrijednosti za i (i = 1)
  3. početak petlje
  4. ako i nije djeljivo sa 2 formirati novu sumu (s=s+i)
  5. uvećaj vrijednost kontrolne promjenljive (i=i+1)
  6. sve dok je promjenljiva i manja ili jednaka 5 idi na korak 3 inače izađi iz petlje
  7. ispisati izračunatu vrijednost sumu s
  8. kraj

Izvršavanje:

			S =	0
i =	1		S =	1
i =	3		S =	4
i =	5		S =	9
