8.3.. Izračunati sumu prirodnih brojeva u intervalu od k do n koji nisu djeljivi sa 7.

Opis rješenja: Iz teksta zadatka slijedi:

Tekst zadatka:

Suma prirodnih brojeva od k do n nisu djeljivi sa 7.
Elementi rješenja Suma s Kontrolna varijabla i Kontrolna varijabla i Logički izraz ponavljanja Logički izraz djeljivosti
Ulaz     k? n?
Početna vrijednost s = 0   i = k
Ponavljanje   i = i + 1   i <= n
Djeljivost         i MOD 7 <> 0
Obrada s = s + i
Izlaz s   k n

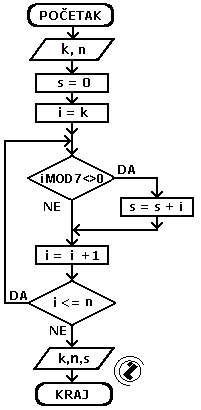

Grafički dijagram toka

Tekstualni dijagram toka

  1. učitati granice intervala sabiranja (k, n)
  2. početna vrijednost sume (s=0)
  3. početne vrijednosti za i (i = k)
  4. početak petlje
  5. ako i nije djeljivo sa 7 formirati novu sumu (s=s+i)
  6. uvećaj vrijednost kontrolne promjenljive (i=i+1)
  7. sve dok je promjenljiva i manja ili jednaka n idi na korak 4 inače izađi iz petlje
  8. ispisati granice (k, n) i izračunatu vrijednost sumu s
  9. kraj

Izvršavanje:

n?  15
			S =	0
i =	1		S =	1
i =	2		S =	3
i =	3		S =	6
i =	4		S =	10
i =	5		S =	15
i =	6		S =	21
i =	8		S =	29
i =	9		S =	38
i =	10		S =	48
i =	11		S =	59
i =	12		S =	71
i =	13		S =	84
i =	15		S =	99
