Paralelna veza otpornika /PARALLEL CONNECTION/

2. Paralelna veza otpornika /PARALLEL CONNECTION/

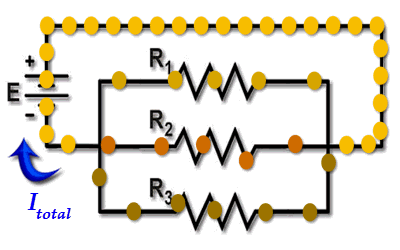

Slika 2.1. Paralelna veza
Slika 2.2. Paralelna veza

Slika 2.3. Paralelna veza
Slika 2.4. Paralelna veza - Mjerenje struje

Slika 2.5. Paralelna veza

Slika 2.6. Suma struja u čvoru
Slika 2.7. Ekvivalenti otpor

Prvi Kirhofov zakon
Suma struja koje ulaze u čvor je jednak zbiru struja koje izlaze iz tog čvora.

I = I1 + I2
- struja I1 = U /R1
- struja I2 = U /R2

I = U /R1 + U /R2

I = U( 1/R1 + 1/R2 )

Ekvivalentni otpor je: 1/Re = ( 1/R1 + 1/R2 )
Re = R1 * R2 /( R1 + R2 )


Slika 3.1. Voda istaće više kroz dvije cijevi...

N a p o m e n a: Ekvivalenti otpor je manji od bilo koje pojedinačnog otpora.
