Serijska veza otpornika /SERIAL CONNECTION/

1. Serijska veza otpornika /SERIAL CONNECTION/

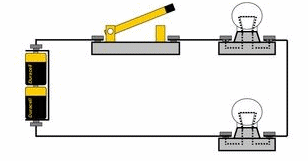

Slika 1.1. Serijska veza
Slika 1.2. Serijska veza animacija

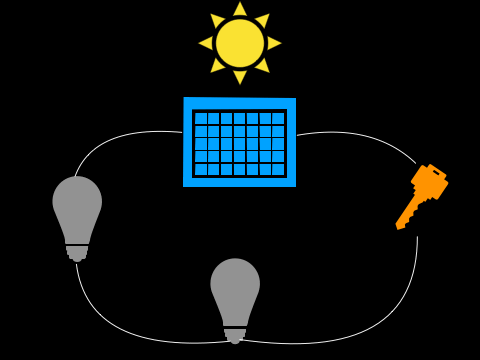

Slika 1.3. Serijska veza animacija

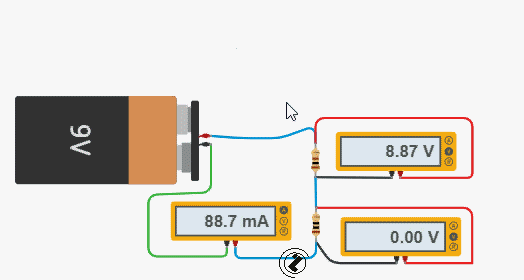

Slika 1.4. Serijska veza - primjer vrijednosti

Slika 1.4. Serijska veza - primjer vrijednosti
Slika 1.5. Serijska veza - primjer vrijednosti

Drugi Kirhofov zakon
Suma svih elektromotornih sila jednaka je sumi padova napona u zatvorenoj konturi.

U = U1 + U2 suma svih ems
- pad napona na R1 je: U1 = I * R1
- pad napona na R2 je: U2 = I * R2

U = U1 + U2

U = I * R1 + I * R2

U = I * (R1 + R2)

U / I = (R1 + R2) = Rekv - ekvivalentni otpor

Rekv = R1 + R2

Ekvivalenti otpor u serijskoj vezi otpornika je jednak sumi pojedinačnih otpora.
Za dva otpornika:
Ekvivalenti otpor je Re = R1 + R2



Slika 2.1. Serijska veza - suma pojjedinačnih otpornika		   N a p o m e n a: Ekvivalenti otpor je veći od bilo koje pojedinačnog otpora.
