Vanjska LED dioda - uključno/isključeno /ON-OFF/

4.1.. Vanjska LED dioda priključena na pin 13. Uključivanje i isključivanje vanjske LED diode.

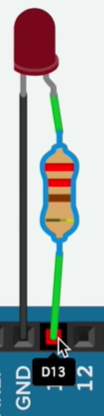

Slika 1. LED dioda - Anoda Slika 2. LED dioda - Katoda Slika 3. LED dioda i zaštitni otpornik Slika 4. LED dioda i zaštitni otpornik povezani na Arduino

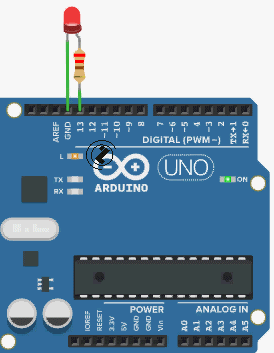

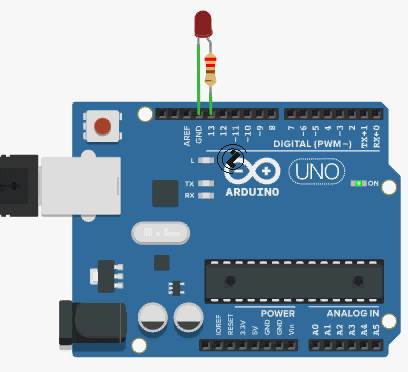

Šema povezivanja: Ispis:

Elementi:
- LED dioda 1 kom;
- Otpornik 220 Ω 1 kom;
- Arduino modul.



Listing programa :

// LLED dioda povezana na pin 13 blink - naizmjenicno se ukljucuje i iskljucuje

void setup() {      // postavke izvodi se pri RESET-u ili ukljucenju
  pinMode(LED_BUILTIN, OUTPUT);  // inicijalizacija digitalnog izlaza pin LED_BUILTIN kao OUTPUT.
}

void loop() {   // ponavljanje
  digitalWrite(LED_BUILTIN, HIGH);   // ukljucenje diode - TURN ON
  delay(1000);                       // cekaj 1 s
  digitalWrite(LED_BUILTIN, LOW);    // iskljucenje diode - TURN OFF
  delay(1000);                       // cekaj 1 s
}
