Analogan ulaz potenciometar /READ ANALOG POTENCIOMETER/

Arduino očitava analogne vrijednosti u opsegu od 0 do 1023. zavisno od napona koji se koristi u Arduinu ove vrijednosti se pretvaraju u opseog od 0-5 V odnosno od 0-3.3 V. Broj analognih ulaza/izlaza je različit i slijedeća tabela sadrži detalje.

Board Operating voltage Usable pins Max resolution
Uno 5 Volts A0 to A5 10 bits
Mini, Nano 5 Volts A0 to A7 10 bits
Mega, Mega2560, MegaADK 5 Volts A0 to A14 10 bits
Micro 5 Volts A0 to A11* 10 bits
Leonardo 5 Volts A0 to A11* 10 bits
Zero 3.3 Volts A0 to A5 12 bits**
Due 3.3 Volts A0 to A11 12 bits**
MKR Family boards 3.3 Volts A0 to A6 12 bits**

Pretvaranje očitane vreidjnsoti (0 - 1023) u volte od 0 - 5 izvodi se izrazom:
float aVolt = aUlaz * (5.0 / 1023.0);

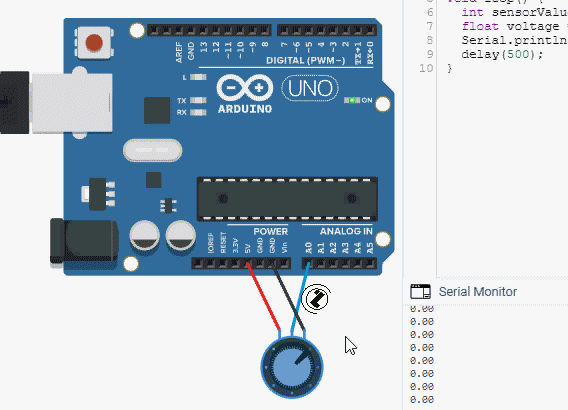

Šema povezivanja:

Elementi:
- Potenciometar
- Arduino modul

Listing programa :

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(A0);
  float voltage = sensorValue * (5.0 / 1023.0);
  Serial.println(voltage);
  delay(500);
}
