Interna LED dioda i prekidač - digitalRead sa serijskim monitorom /LED ON-OFF - SWITCH AND SERIAL MONITOR/

4.3.. Interna LED dioda na Arduino mikrokontroleru je pin 13. Uključivanje i isključivanje interne LED, na osnovu stanja prekidača /SWITCH/.
Serijski monitor omogućuje prikaz vrijednosti varijabli u toku izvođenja programa. To olakšava programeru otklanjanje grešaka.

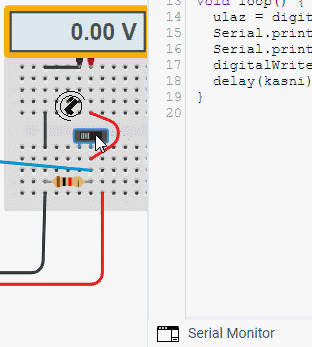

Kod simulatora na dnu CODE prozora se nalazi link Serial monitor za uključenje/isključenje prikaza SERIAL MONITOR prozora.

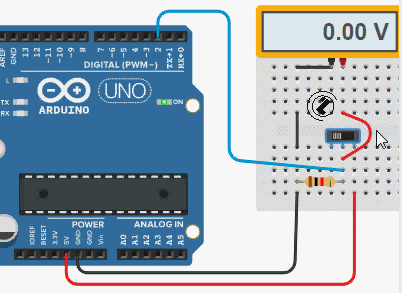

Šema povezivanja: Ispis Prikaz SEIAL MONITOR

Elementi:
- LED dioda 3 kom;
- taster /PUSH BUTTON/
- Arduino modul.

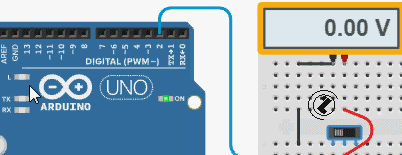

Slika 2. Interna LED dioda (modul) - Pin 13



Listing programa :

// Digitalni ulaz digitRead i isips digitalWrite
int ulazPin = 2;   // ulaz na pinu 2
int led = 13;      // prikaz na internoj diodi
int kasni = 300;   // 300 ms
int ulaz = LOW;      // ulazna varijabla

void setup() {  // postavke
  pinMode(ulazPin, INPUT);
  pinMode(led, OUTPUT);
  Serial.begin(9600);   // brzina prenosa podataka
}

void loop() {
  ulaz = digitalRead(ulazPin); // ulaz sa prekidaca
  Serial.print("ocitano: ");
  Serial.println(ulaz);        // ispis ocitane vrijednosti
  digitalWrite(led, ulaz);     // digitalni izlaz
  delay(kasni);
}
