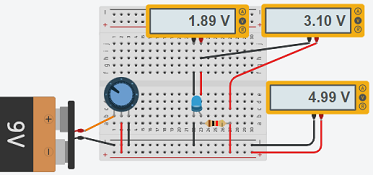

Šema:

Napon se mijenja potenciometrom. Napon na zaštitnom otporniku zavisi od ulaznog napona.

Padovi napona na LE diodi i otporniku su jednaki naponu izvora:

Uizvora = ULED + UR

ULED je radni napon LE diode i poznaat je (zavisi od boje).

Radna struja kroz LE diod je poznat (tahnička dokumentacija)

Izračunava se otpornost zaštitnog otpornika ...
